Osiguravanje sigurnosti sistema upravljanja baterijama (BMS) u LiFePO4 paketima

Osiguravanje sigurnosti sistema upravljanja baterijama (BMS) u LiFePO4 paketima

Tehnički vodič za LiFePO4 BMS sigurnost, koji pokriva aktivno balansiranje, upravljanje toplinom, dijagnostiku na-nivou ćelije i međunarodnu usklađenost.

Primena sistema za skladištenje energije litijum gvožđe fosfata (LiFePO4) u komercijalnim i industrijskim (C&I) sektorima suočava se sa strogim operativnim graničnim zahtevima. Dok hemija LiFePO4 pokazuje inherentnu termičku stabilnost u poređenju sa varijantama nikla-mangana-kobalta (NMC), neublaženi ćelijski debalans, toplotno širenje i nedostaci u topologiji upravljanja i dalje ugrožavaju dugovječnost imovine.

Jedna ćelija koja radi izvan svog optimalnog napona (2,5V do 3,65V) može izazvati lokalizovanu degradaciju, smanjujući upotrebljivi kapacitet pakovanja do 35% u toku 1500 ciklusa. Osim toga, neadekvatan nadzor temperature dovodi u opasnost lokalizirane događaje grijanja, što dovodi do neočekivanog isključenja sistema i zastoja.

Da bi zaštitili dugoročnu-ujednačenu cijenu skladištenja (LCOS), EPC izvođači i projektni menadžeri zahtijevaju robusnu, više-slojnu arhitekturu sistema upravljanja baterijama (BMS). Ova analiza opisuje primarne kontrolne mehanizme, balansirajuće topologije i dijagnostičke protokole koji su bitni za stabilnost LiFePO4 paketa uslužnog{3}}klase.

Tehnička analiza: osnovni sigurnosni mehanizmi i arhitektura

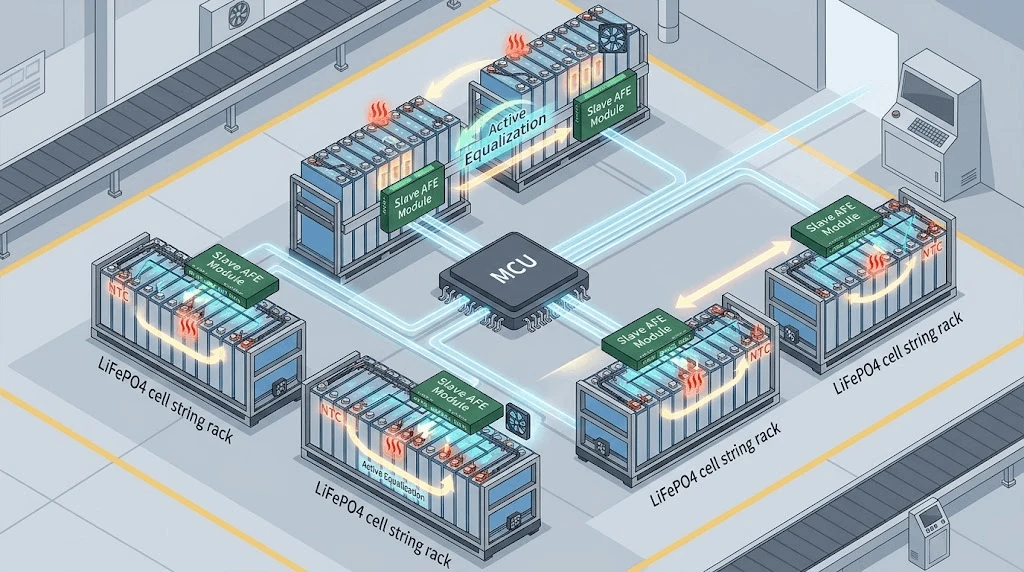

Otporan BMS se oslanja na distribuiranu master{0}}slave arhitekturu. Analogni prednji-Kraj (AFE) IC-ovi direktno nadziru grupe ćelija, prenoseći telemetriju do centralnog MCU-a preko izolovanih interfejsa CAN magistrale.

1. Cell-Nadgledanje nivoa napona i kalibracija praga

Za precizno prepoznavanje napona potrebni su namjenski AFE kanali sa tolerancijom signala od < ±2 mV. Standardne krive pražnjenja LiFePO4 predstavljaju izuzetno ravan naponski plato između 30% i 80% stanja napunjenosti (SOC), čineći metode napona otvorenog -kola (OCV) nedovoljnim za procjenu stanja. BMS visokog{7}}razreda kombinuje Coulomb brojanje sa proširenim algoritmima Kalmanovog filtera (EKF) za precizno praćenje SOC unutar ±2. Pragovi zaštitnih parametara moraju biti hardverski-nametnuti na AFE sloju kako bi se osiguralo izvršenje nezavisno od kašnjenja firmvera MCU-a:

Pre-prekidanje napona (OVC):3,65 V (nivo ćelije) / kašnjenje:<10 ms

Preko{0}}Oporavak napona: 3.45V

Pod{0}}Isključenje napona (UVC):2,50 V (nivo ćelije) / kašnjenje:<10ms

Pod-Oporavak napona:2.80V

2. Aktivne topologije balansiranja ćelija

Passive balancing burns excess energy through shunt resistors as heat, typically capped at low currents (50mA to 100mA). For high-capacity commercial packs (>100Ah), potrebno je aktivno balansiranje.

Aktivni sistemi koriste dvosmjerne DC-DC pretvarače ili kapacitivne komutacijske mreže za prijenos punjenja sa više-naponskih ćelija na ćelije nižeg-napona tokom ciklusa punjenja i pražnjenja. Omogućavanjem balansnih struja između 2A i 5A, aktivne topologije ublažavaju gubitak kapaciteta zbog varijacije kapaciteta u velikim nizovima ćelija, poboljšavajući prinos upotrebljive energije tokom životnog ciklusa sredstva.

3. Upravljanje toplinom i prediktivna dijagnostika

Varijacije temperature u modulu ne bi trebalo da prelaze 3 stepena. BMS koristi termistore negativnog temperaturnog koeficijenta (NTC) konfigurisane u minimalnom omjeru od 1 senzor po 4 serijske ćelije, plus dodatne sonde priključene na MOSFET-ove napajanja i glavne sabirnice.

Integrirani firmver kontinuirano izračunava toplinske gradijente dT/dt. Ako lokalizirana brzina promjene temperature ćelije premašuje 1 stepen/min, sistem pokreće dijagnostička upozorenja prije dostizanja apsolutnih preko-graničnih vrijednosti temperature (55 stepeni punjenja /60 stepeni pražnjenja).

Industrijski standardi i uticaj na LCOS

Odabir industrijskog-BMS-a direktno mijenja finansije projekta produžavajući životni ciklus i smanjujući operativne troškove (OpEx).

LCOS analiza uticaja

Održavanjem neravnoteže ćelije ispod 10mV tokom životnog vijeka ciklusa od 8.000-ciklusa, aktivni-balansirajući BMS sprječava prerano gašenje žice uzrokovano izoliranim niskonaponskim ćelijama. Ova mogućnost smanjuje niveliziranu cijenu pohrane (LCOS) na sljedeći način:

· Očuvanje korisnog kapaciteta:Sprječava efekat "najslabije karike", održavajući kapacitet žice blizu nominalnih ocjena.

· Smanjeni ciklusi zamjene:Produžava ukupni vijek trajanja paketa preko 10 godina bez potrebe za zamjenom modula ćelije srednjeg vijeka{1}}

Integracija sistema i kompatibilnost

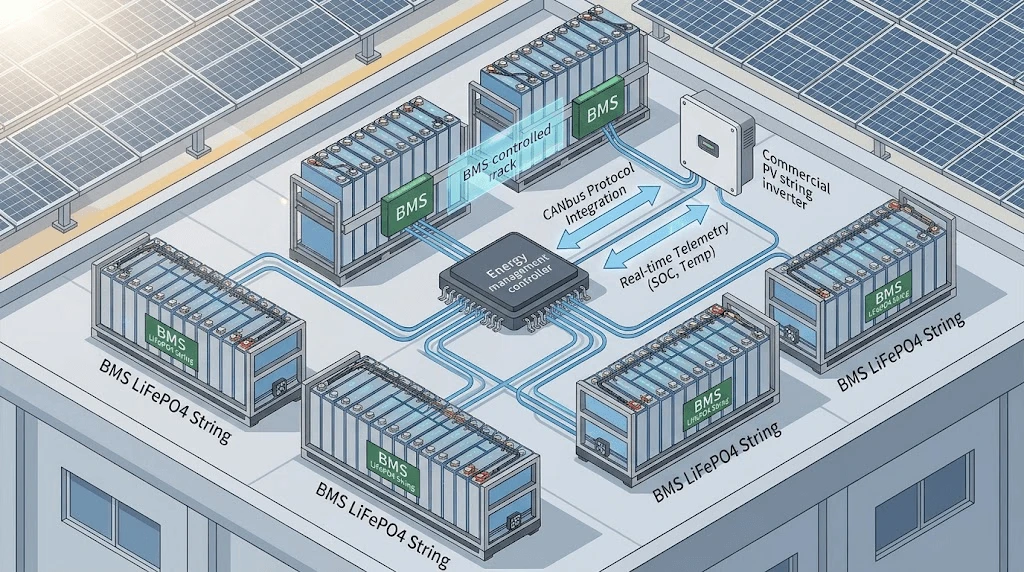

Usklađeni BMS mora se neprimetno povezati sa sistemima za konverziju energije (PCS) i solarnim kontrolerima punjenja.

Prilikom implementacije komercijalnih rješenja za pohranu kao što je25.6V 100Ah modul za pohranu energije, industrijske komunikacije zavise od niskog-latencije CAN bus 2.0B i Modbus RTU protokola. BMS prenosi dinamička ograničenja rada pretvaraču u realnom vremenu:

Ograničenje struje punjenja (CCL):Dinamički se prilagođava na osnovu maksimalnog napona ćelije i unutrašnje temperature.

Granica struje pražnjenja (DCL):Prilagođeno na osnovu minimalnog napona ćelije, temperature i trenutnog SOC-a.

Ova komunikacija zatvorene{0}}petlje prisiljava inverter da priguši izlaz prije nego što se probije termalna ili naponska ograničenja, sprječavajući gašenje tvrdog sistema pod profilima velikog opterećenja.

Kontrola kvaliteta i globalna usklađenost

Osiguranje industrijske sigurnosti zahtijeva provjereno poštovanje globalnih standarda ispitivanja.

UL 1973:Sigurnosni standard za baterije koje se koriste u stacionarnim aplikacijama. Provjerava integritet strukture, zadržavanje ćelija i električnu sigurnost u uvjetima kvara.

IEC 62619:Obvezuje funkcionalne sigurnosne testove za industrijske litijumske baterije, uključujući testiranje širenja toplote i sigurnosne provjere softvera upravljačke jedinice.

UN 38.3:Testiranje sigurnosti transporta, uključujući simulaciju nadmorske visine, termalni udar, vibracije, udar, vanjski kratki spoj i prisilno pražnjenje.

Kontrola kvaliteta proizvodnje mora uključivati ​​automatizirano testiranje na kraju-o-linije (EOL). Svaka BMS ploča prolazi kroz -provjeru zaštite od kratkog spoja, kalibracijske provjere na svim mjernim kanalima i sagorijeva-u kondicioniranju pod povišenim termičkim uslovima (50 stepeni) prije konačnog sklapanja.

FAQ

1. Kako BMS sprječava širenje toplotnog bijega u uvjetima kratkog-spoja?

BMS koristi dvoslojnu strategiju odbrane: primarni prekidi kratkog-hardverskog spoja pokreću ultra-brzi poluprovodnički- prekidač/MOSFET isključenja unutar < 100 mikrosekundi kada su trenutni pragovi probijeni. Ako koristite mehanički relej ili topologiju kontaktora, ultra-brzi poluvodički osigurači obezbjeđuju sekundarnu fizičku izolaciju. Dodatno, upravljački firmver prati dT/dt vektore kako bi otkrio unutrašnji kratki spoj prije nego što dođe do odzračivanja plina ili toplinskog širenja.

2. Koji su logistički i sigurnosni zahtjevi za slanje LiFePO4 paketa velikog-kapaciteta u inostranstvo?

Sva pakovanja moraju biti certificirana prema UN 38.3 propisima i isporučena u državi zaduženosti (SOC) između 30% i 50%. Pakovanja zahtijevaju UN-certificirano pakovanje opasnosti (klasa 9 opasnih materija) koje sadrži pojačanu unutrašnju izolaciju,-zaštitu terminala od kratkog spoja i unutrašnju ambalažu-zapečaćenu od vlage. BMS mora biti postavljen na nisku-"način dubokog mirovanja" tokom tranzita kako bi se samopražnjenje{10}}ograničilo na < 0,5% mjesečno.

3. Koje su granice za prilagođene OEM/ODM BMS adaptacije firmvera za specifične protokole pretvarača?

Granice prilagođavanja uključuju modifikaciju struktura okvira CANbus/RS485, mapiranje prilagođenih Modbus adresa registra, prilagođavanje dinamičkih algoritama izračunavanja SOC/SOH i konfigurisanje prilagođenih krivulja okidanja temperature/napona. Modifikacije fizičkog sloja dozvoljavaju opcije između solid-mosfet prekidača ili eksternih kontaktorskih upravljačkih kola na osnovu ograničenja napona sistema (do 1000 VDC. Standardni inženjerski obrt za adaptacije protokola firmvera je obično 2 do 3 sedmice.
