Tehnička analiza interne arhitekture komercijalnog solarnog invertera, dvostepene-topologije, visoko-naponske MPPT efikasnosti i termičke dinamike.

Termička i električna uska grla u komercijalnoj PV konverziji energije

Komercijalne solarne instalacije suočavaju se sa stalnom degradacijom prihoda uzrokovanom termičkim smanjenjem, neusklađenošću struna pod varijabilnim zračenjem i visokim gubicima pri prebacivanju na povišenim temperaturama. Kvar komponente u fazi DC-AC konverzije čini preko 40% neplaniranih poziva za održavanje na terenu u komunalnim i komercijalnim-i-industrijskim (C&I) projektima.

Ovaj vodič analizira internu arhitekturu{0}}nivoa ploče, dinamiku toplotne disipacije i integraciju MPPT trackera visoko{1}}invertora sa strunama. Pruža EPC inženjerima i stručnjacima za nabavku čvrste tehničke kriterijume za procjenu pouzdanosti stepena napajanja, snižavanje sistema nivelizirane cijene energije (LCOE) i provjeru osiguranja kvaliteta-nivoa komponenti.

Tehnička analiza: arhitektura-nivoa ploče i osnovni mehanizmi

Dvostepena-visokofrekventna topologija

Visoko{0}}efikasni strujni invertori koriste dvostepenu{1}}arhitekturu konverzije energije. DC-DC boost stepen skalira različite napone niza do stabilne visoko-naponske DC sabirnice (600V–900V), koja napaja stepen DC-AC invertera.

· Power Semiconductors: Zamjena naslijeđenih IGBT-ova diskretnim MOSFET-ovima od silicijum karbida (SiC) smanjuje gubitke pri povratnom oporavku do 73%. SiC poluprovodnici omogućavaju preklopne frekvencije iznad 50 kHz, omogućavajući upotrebu manjih induktora i filmskih kondenzatora bez povećanja ukupne harmonijske distorzije (THD).

· 3-Topologija 3-fazne neutralne tačke spojene (NPC): NPC topologije na više nivoa smanjuju stres napona preko prekidača za napajanje (VDC/2 po uređaju), minimizirajući dV/dt degradaciju na mrežama bez transformatora i postižući vršnu efikasnost konverzije od 98,6%.

Visoko-MPPT integracija sa širokim prozorom za praćenje

Dvostepene arhitekture sadrže dinamička kola za praćenje tačke maksimalne snage (MPPT) koja pokreću 32-bitni digitalni procesori signala (DSP):

Široki MPPT radni opseg: Praćenje prozora koji se protežu na 200V do 1000V omogućavaju rano-jutarnje pokretanje i kasnu-berbu, produžavajući dnevne periode proizvodnje energije za 45 do 90 minuta.

Dvostruko/više{0}}MPPT rutiranje: Dual- MPPT praćenje izoluje djelimične gubitke sjenčanja preko neusklađenih nizova modula. Senzor struje putem senzora sa Hall efektom zatvorene{2}}petlje dovodi-mjerke napona/struje u stvarnom vremenu u algoritme velikih-brzinih poremećaja-i-promatranje (P&O) koji rade pri brzinama uzorkovanja od 100 Hz.

Pojačana termička i zaštitna arhitektura

Akumulacija toplote u energetskim poluprovodnicima udvostručuje stope internog kvara za svakih 10 stepeni porasta temperature spoja ($Tj$).

Anodizirani aluminijum{0}}Ekstruzije hladnjaka:Glavni prekidači za napajanje montiraju se direktno na hladnjače od hladno-kovanog aluminijuma sa geometrijom pina-koje maksimiziraju površinu za 40% u odnosu na standardna ekstrudirana rebra.

Izolacija zatvorenog odjeljka:Interni rasporedi odvajaju energetsku elektroniku (komponente koje-generiraju toplinu kao što su induktori i moduli mosta) od osjetljive kontrolne elektronike (DSP, drajveri za kapije, komunikacijske ploče). Energetska elektronika smještena je u IP66 zatvorenoj komori koja se hladi prisilnim zrakom, izolirajući glavni PCB od nakupljanja prašine i korozivnog okolnog zraka.

Zaštita od prenapona:Tip II (ili opcioni tip I+II) metalni oksidni varistori (MOV) štite i DC i AC terminale od prolaznih prenapona izazvanih munjom-.

Industrijski standardi i uticaj na finansijski ROI

Poređenje strukturnih specifikacija: standardni vs. industrijski-invertori

Finansijska analiza: LCOE i optimizacija prinosa

Za komercijalni krovni sistem od 1MW koji radi tokom 25-godišnjeg životnog ciklusa:

Diferencijal prinosa efikasnosti: Povećanje efikasnosti konverzije od 0,8% daje približno 12.800 kWh dodatne godišnje proizvodnje po instaliranom MW.

Prevencija termičkog oštećenja: Sprečavanje smanjenja snage između 40 stepeni i 50 stepeni vraća do 4% izgubljene energije tokom meseci najvišeg letnjeg zračenja.

LCOE Impact: Kombinirano povećanje prinosa i smanjeni ciklusi zamjene komponenti smanjuju ukupni LCOE za 0,004 USD/kWh na 0,007 USD/kWh, vraćajući početnu hardversku premiju u roku od 18 mjeseci rada.

Protokoli sistemske integracije i kontrole kvaliteta

Naš proizvodni proces podvrgava sve jedinice za pretvaranje energije više-faznom cjevovodu za kontrolu kvaliteta:

Za integraciju kompletnih komercijalnih projekata, naše-string platforme velikog kapaciteta rade zajedno sa specijalizovanim balansom-sistemskog hardvera, uključujući niže-distribuirane resurse nižeg kapaciteta, kao što je naša10 kW On-Mrežni invertermodeli za manje komercijalne pod-nize.

Standardi usklađenosti

Sigurnost i mrežna veza: IEC/EN 62109-1, IEC/EN 62109-2, VDE-AR-N 4105, EN 50549-1.

EMC standardi: EN 61000-6-2, EN 61000-6-4.

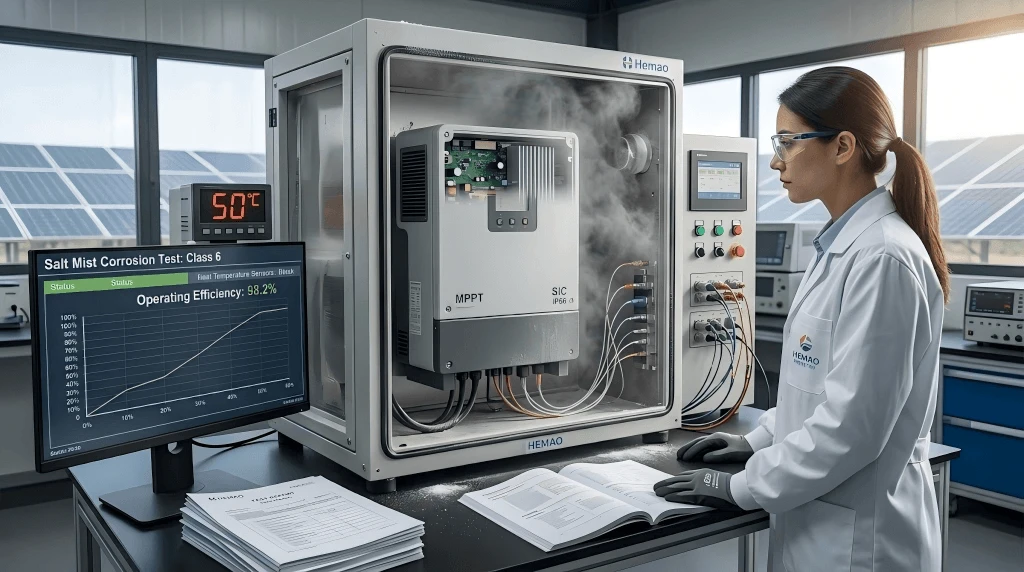

Environmental Endurance: IEC 60068-2-52 (klasa korozije slanom maglom 6), IP66 zaštita od prašine i vode.

FAQ

P: Na koji način dvokomorna arhitektura hlađenja-spriječava kvarove komponenti u instalacijama sa visokim-slanim ili vlažnim obalnim objektima?

O: Dvokomorni-dizajn odvaja glavnu kontrolnu štampanu ploču od-zone toplotne disipacije velike snage. Visoko{3}}komponente (induktori i rashladni elementi) smješteni su u vanjskom kanalu za protok zraka ocijenjenog IP66, omogućavajući prisilnom ambijentalnom zraku da ohladi površine peraja. Osjetljiva kontrolna kola, drajveri za kapije i kondenzatori smješteni su u zasebnom, zapečaćenom IP66 kućištu ispunjenom suhim dušikom ili zapečaćeno od izmjene zraka iz okoline, eliminirajući kondenzaciju soli-magle i provodljivo taloženje prašine na visoko-naponskim tragovima.

P: Koji protokoli zaštite ambalaže i tranzita su implementirani kako bi se spriječili mikro-lomovi u internim PCB sklopovima tokom masovnog izvoza?

O: Invertori su upakovani u ISPM 15-usklađene, termički-tretirane drvene sanduke obložene -penom za ublažavanje udara od ekspandiranog polietilena visoke gustine (EPE){5}} prilagođenom dimenzijama šasije. Sve unutrašnje teške komponente-kao što su magnetni induktori i glavni kondenzatori-su usidreni za glavni okvir šasije pomoću strukturalnih mehaničkih nosača umjesto da se oslanjaju samo na držanje lemnog spoja. Isporuke uključuju senzore za jednokratnu-upotrebu 3D nagiba-i senzore udara za praćenje tereta u tranzitu.

P: Koji su tehnički parametri i rokovi isporuke za prilagođene OEM modifikacije firmvera ili hardvera?

O: Prilagođavanja-nivoa firmvera (mjenjanje MODBUS RTU/TCP registarskih mapa, prilagođavanje preko-pragova isključenja napona, ili integracija prilagođenih profila mreže{2}}podrške) nose ciklus validacije od 14 radnih dana. Modifikacije na nivou hardvera (prilagođene obloge kućišta, modificirane konfiguracije DC konektora ili prilagođene geometrije hladnjaka{6}}) prate vremenski okvir razvoja od 6 do 10 sedmica, uključujući potpuno termalno modeliranje, proizvodnju prototipa i tvorničko prihvatljivo testiranje (FAT).

Kontaktirajte naš inženjerski tim za prilagođeni izgled fotonaponskog sistema od 5kW i detaljnu ponudu BOM-a u roku od 48 sati.
